ขนาดวงกบอลูมิเนียมมาตรฐาน  3 นิ้ว 4 นิ้ว ต่างกันอย่างไร และควรเลือกแบบไหนให้เหมาะกับงาน

อลูมิเนียม 4 ยี่ห้อที่นิยมในไทยมีจุดเด่นต่างกัน: ORM เหมาะกับงานที่ต้องการมาตรฐาน มอก. สูงสุด, SMS Schimmer เด่นเรื่องความแม่นยำระดับอุตสาหกรรม, Fuji Eurotech เหมาะงาน Euro Profile สลิม, Thai Metal คุ้มค่าสำหรับงานโครงการ ไม่มียี่ห้อใดดีที่สุดในทุกงาน

ปัญหาที่ทีมช่าง SGQ เจอบ่อยในงานซ่อมและ Renovation คือวงกบที่เลือกมาไม่พอดีกับช่องผนัง บางครั้งใหญ่เกินจนต้องสกัดผนังเพิ่ม บางครั้งเล็กเกินจนต้องอุดด้วยซิลิโคนหนาผิดปกติ ซึ่งทำให้งานไม่ทนและรั่วซึมได้ง่าย

สิ่งที่หลายคนสับสนคือคิดว่า “วงกบอลูมิเนียม” มีขนาดเดียว ความจริงคือมีหลายขนาดมาตรฐาน และการเลือกขนาดที่ถูกต้องตั้งแต่แรกช่วยประหยัดทั้งเวลาและค่าแก้งานได้มาก

บทความนี้จะอธิบาย dimension ของวงกบ (กว้าง × ลึก) ความสัมพันธ์กับขนาดช่องผนัง และแนวทางเลือกขนาดวงกบตามประเภทบาน ไม่ได้พูดถึง ความหนาของเส้นโปรไฟล์อลูมิเนียม ซึ่งครอบคลุมแยกต่างหากในบทความ

วงกบอลูมิเนียมคืออะไร ต่างจากส่วนอื่นของเฟรมอย่างไร

ก่อนพูดถึงขนาด ต้องเข้าใจก่อนว่า “วงกบ” คือส่วนไหนของระบบประตู-หน้าต่าง เพราะในวงการช่างคำนี้ถูกใช้สลับกันหลายความหมาย

วงกบอลูมิเนียมประกอบด้วยส่วนไหนบ้าง?

ระบบประตู-หน้าต่างอลูมิเนียมแบ่งออกเป็น 3 ส่วนหลัก:

• วงกบ (Frame): โครงด้านนอกที่ยึดติดกับผนัง ทำหน้าที่รับน้ำหนักทั้งระบบ ขนาดของวงกบวัดจากหน้ากว้าง (Face Width) และความลึก (Depth) ของโปรไฟล์
• บาน (Sash): ส่วนที่เคลื่อนที่ได้ ไม่ว่าจะเป็นบานเลื่อน บานเปิด หรือบานเฟี้ยม บานวิ่งอยู่ภายในหรือภายนอกวงกบ
• กระจก (Glass): ติดตั้งภายในบาน ความหนาของกระจกต้องสัมพันธ์กับร่องกระจก (Glass Groove Depth) ของโปรไฟล์

ขนาดที่เราพูดถึงในบทความนี้คือ dimension ของ “วงกบ” เท่านั้น: หน้ากว้าง (face width) และความลึก (depth) ที่กินเข้าไปในผนัง ไม่ใช่ความหนาของเนื้ออลูมิเนียม

ทำไมขนาดวงกบถึงสำคัญกว่าที่หลายคนมองข้าม?

วงกบที่มีขนาดไม่พอดีกับช่องผนังมีผลกระทบ 3 ระดับ:

• ความสวยงาม: ถ้าช่องว่างระหว่างวงกบกับผนังกว้างเกิน 15mm จะต้องใช้ซิลิโคนอุดหนาผิดปกติ งานดูหยาบและไม่เนี้ยบ
• ความแน่นและกันน้ำ: ช่องว่างกว้างทำให้ซิลิโคนรับแรงดันน้ำได้น้อยลง เสี่ยงรั่วซึมในฤดูฝน
• ความมั่นคงของโครงสร้าง: วงกบที่แคบเกินไปสำหรับบานหนักหรือบานใหญ่จะรับน้ำหนักไม่ไหว ทำให้บานตกหรือล็อคไม่สนิทในระยะยาว

จากข้อมูลงานซ่อมของทีม SGQ: กว่า 60% ของงานซ่อมวงกบรั่วซึมเกิดจากการเลือกขนาดวงกบที่ไม่เหมาะสมกับช่องผนัง ไม่ใช่ปัญหาของวัสดุ

ขนาดวงกบอลูมิเนียมมาตรฐานมีกี่แบบ (ตารางที่ 1)

วงกบอลูมิเนียมในตลาดไทยมีขนาดมาตรฐานที่ใช้บ่อย 3 กลุ่ม แต่ละกลุ่มออกแบบมาสำหรับงานต่างประเภทกัน

หมายเหตุ: มิติอาจแตกต่างกันเล็กน้อยตามยี่ห้ออลูมิเนียม (SMS, ORM, Fuji, Thai Metal) กรุณาตรวจสอบ catalog ยี่ห้อที่เลือกก่อนสั่งตัด

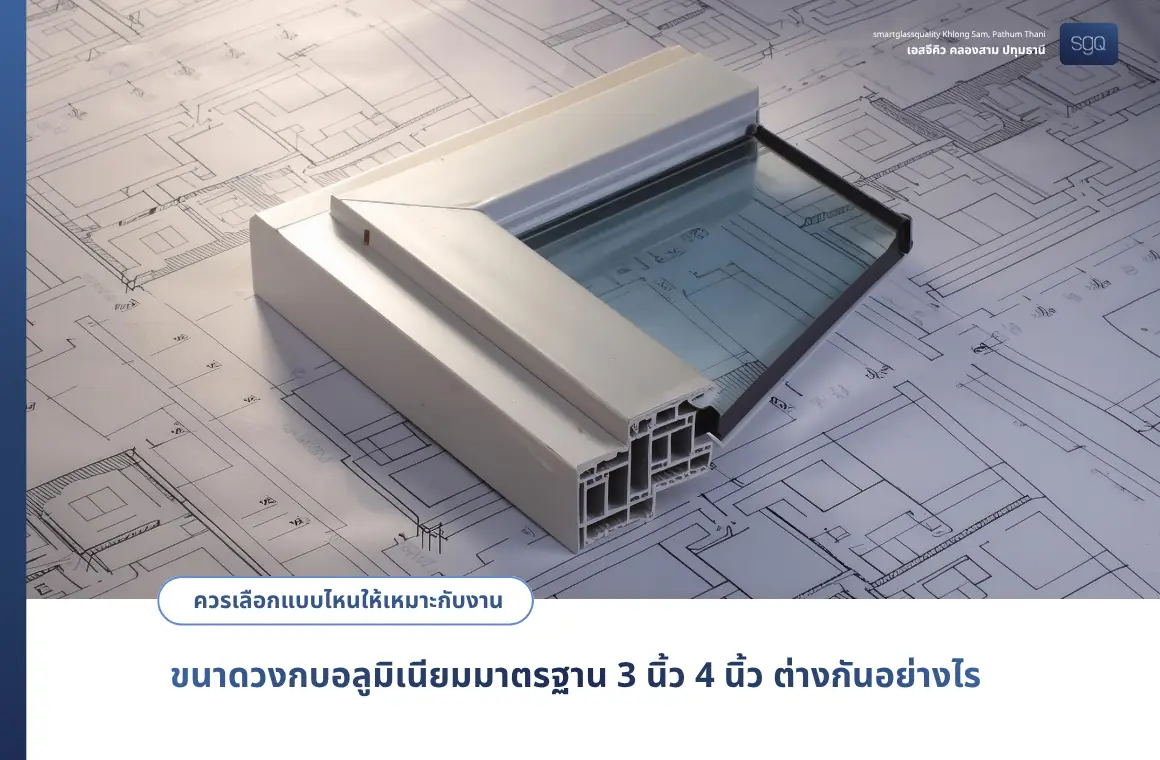

วงกบ 3 นิ้วกับ 4 นิ้วต่างกันอย่างไร เลือกแบบไหนดีกว่า?

ความต่างระหว่าง 3 นิ้วและ 4 นิ้วไม่ใช่แค่ขนาด แต่กระทบถึงขีดความสามารถรับน้ำหนักและขนาดกระจกที่รองรับได้:

• วงกบ 3 นิ้ว (75mm): หน้ากว้าง 75mm depth ประมาณ 38–45mm รองรับกระจกได้ถึง 8mm เหมาะกับบ้านพักอาศัยทั่วไปที่บานไม่ใหญ่กว่า 1.5 เมตร
• วงกบ 4 นิ้ว (100mm): หน้ากว้าง 100mm depth ประมาณ 45–55mm รองรับกระจกได้ถึง 12mm มี section area ใหญ่กว่า รับโมเมนต์ดัดได้มากกว่าเหมาะบานกว้าง 1.5–3 เมตร

จากประสบการณ์ช่าง SGQ ผ่านงานกว่า 500 โครงการ: วงกบ 3 นิ้วรองรับงานทั่วไปได้ 90% แต่ถ้าบานกว้างเกิน 1.5 เมตร หรือใช้กระจก 2 ชั้น (Insulated Glass) ที่น้ำหนักมากขึ้น ต้องใช้วงกบ 4 นิ้วขึ้นไปเสมอ การประหยัดค่าวงกบไม่คุ้มกับค่าแก้งานในภายหลัง

ขนาดวงกบ Euro Profile ต่างจากวงกบมาตรฐานอย่างไร?

วงกบ Euro Profile มีลักษณะเด่นที่แตกต่างจาก standard frame ใน 2 มิติ: หน้ากว้าง (face width) แคบกว่า ทำให้เห็นกระจกมากขึ้น แต่ความลึก (depth) มากกว่า เพื่อรับกระจกที่หนากว่าและระบบซีลที่ซับซ้อนกว่า

ข้อที่ต้องระวังสำหรับงาน Renovation: Euro Profile ไม่ compatible กับวงกบ standard ทั่วไป ช่องผนังที่เคยใช้วงกบ 3 นิ้วหรือ 4 นิ้วอาจต้องปรับขนาดช่องก่อนเปลี่ยนเป็น Euro → ดูรายละเอียดระบบ Euro Profile เพิ่มเติม

ความสัมพันธ์ระหว่างขนาดวงกบกับขนาดช่องผนัง (ตารางที่ 2)

วงกบที่เลือกถูกขนาดแต่ช่องผนังวัดผิดก็ทำให้งานมีปัญหาได้ นี่คือ clearance มาตรฐานที่ใช้ในวงการช่างติดตั้งอลูมิเนียม

ต้องเผื่อช่องว่างระหว่างวงกบกับผนังเท่าไหร่ในแต่ละด้าน?

Clearance มาตรฐานที่ใช้คือ ด้านละ 10–15mm รอบวงกบ เหตุผลไม่ใช่แค่เพื่อความสะดวกในการติดตั้ง แต่มี 3 เหตุผลทางวิศวกรรม:

• การขยายตัวทางความร้อน (Thermal Expansion): อลูมิเนียมขยายตัวประมาณ 0.024 mm ต่อ 1°C ต่อ 1 เมตร ในสภาพอากาศไทยที่อุณหภูมิต่างกันได้ถึง 30–35°C ต่อวัน วงกบ 1 เมตรขยายได้ถึง 0.7–0.8 mm ช่องว่างรองรับการขยายตัวนี้
• ความคลาดเคลื่อนของการก่อสร้าง (Construction Tolerance): ผนังที่ก่ออิฐหรือเทคอนกรีตมีความคลาดเคลื่อนตามมาตรฐาน ±5mm ช่อง clearance รองรับความคลาดเคลื่อนนี้
• พื้นที่สำหรับซิลิโคนและฉนวน: ช่องว่าง 10–15mm ให้พื้นที่เพียงพอสำหรับการยิงซิลิโคนคุณภาพดีที่มีความหนาพอที่จะกันน้ำและลมได้อย่างมีประสิทธิภาพ

ถ้าช่องผนังเก่าขนาดไม่ได้มาตรฐาน จะเลือกวงกบอย่างไร?

งาน Renovation บ้านอายุ 10–20 ปีมักพบปัญหาช่องผนังบิดเบี้ยว หรือขนาดไม่ตรง standard เนื่องจากการทรุดตัวของโครงสร้าง กรณีนี้มีแนวทาง 2 แบบ:

• ถ้าช่องผนังผิดมาตรฐานน้อยกว่า 15mm: เลือกวงกบขนาดที่ใกล้เคียง แล้วใช้ packer/shim อุดช่องว่างให้ได้ระนาบ ก่อนยิงซิลิโคน วิธีนี้ทำได้โดยไม่ต้องสกัดผนัง
• ถ้าช่องผนังผิดมาตรฐานเกิน 15mm: ต้องสกัดหรืออุดผนังให้ได้ขนาดที่ต้องการก่อน ไม่แนะนำให้พยายาม “บังคับ” วงกบใหญ่เกินลงในช่องเล็ก เพราะจะส่งผลต่อการล็อคและความแน่นของระบบ

วิธีวัดช่องผนังที่ถูกต้องก่อนสั่งวงกบ: วัดความกว้างช่อง 3 จุด (บน กลาง ล่าง) และวัดความสูงช่อง 3 จุด (ซ้าย กลาง ขวา) นำค่าน้อยที่สุดของแต่ละมิติมาคำนวณ เพราะผนังที่บวมหรือโก่งจะกีดขวางการติดตั้งที่จุดแคบที่สุด

เลือกขนาดวงกบตามประเภทบาน (ตารางที่ 3)

ประเภทบานเป็นตัวกำหนดขนาดวงกบที่เหมาะสมอีกปัจจัยหนึ่ง เพราะแต่ละระบบมีวิธีรับน้ำหนักและแรงกดต่างกัน

ประตูบานเลื่อนขนาดใหญ่ต้องใช้วงกบขนาดเท่าไหร่?

ประตูบานเลื่อนที่กว้างเกิน 2.4 เมตร มีตัวแปรสำคัญที่ต้องคำนวณก่อนเลือกขนาดวงกบ คือน้ำหนักรวมของบานและกระจก และ Load ที่ตกลงบนล้อ (Roller) และรางเลื่อน

สมมติบานเลื่อน 2 บาน กว้างรวม 3 เมตร สูง 2.2 เมตร ใช้กระจก 8mm: พื้นที่กระจกรวม ≈ 6.6 ตร.ม. × น้ำหนักกระจก 8mm (≈ 20 kg/ตร.ม.) = กระจกหนักประมาณ 132 kg รวมกับน้ำหนักบานอลูมิเนียมประมาณ 15–20 kg ทำให้รางและวงกบต้องรับน้ำหนักรวม 150+ kg กรณีนี้วงกบ 3 นิ้วไม่เพียงพอแน่นอน → ดูรายละเอียดระบบประตูบานเลื่อน เพิ่มเติม

วงกบสำหรับบานเฟี้ยมต้องใช้ขนาดพิเศษไหม?

บานเฟี้ยม (Folding/Bi-fold) มีโครงสร้างการรับน้ำหนักที่ซับซ้อนกว่าบานเลื่อน เพราะเมื่อพับบานทั้งหมด น้ำหนักรวมจะสะสมที่จุดจับยึดด้านบนและล่าง วงกบที่ใช้จึงต้องมี:

• ความลึก (Depth) เพียงพอสำหรับติดตั้ง Top Track หรือ Bottom Track ของระบบบานเฟี้ยม ซึ่งมักต้องการ depth ขั้นต่ำ 55–65mm
• วงกบ 4 นิ้วขึ้นไป เพื่อให้มีพื้นที่ในการฝังรางและยึดสลักให้แน่น
• ต้องระบุกับผู้จำหน่ายว่าเป็นงานบานเฟี้ยม เพราะรูโปรไฟล์สำหรับเดินสายและยึดรางจะต่างจากวงกบ standard → ดูรายละเอียดระบบบานเฟี้ยม เพิ่มเติม

ข้อผิดพลาดที่พบบ่อยในการเลือกขนาดวงกบ

จากประสบการณ์งานซ่อมและ Renovation ของ SGQ นี่คือ 2 ข้อผิดพลาดที่พบบ่อยที่สุด และป้องกันได้ง่ายถ้ารู้ล่วงหน้า

ทำไมการวัดช่องผนังผิด 1 นิ้ว ถึงทำให้งานมีปัญหาใหญ่?

1 นิ้ว (25mm) ฟังดูน้อย แต่หมายความว่าช่องว่างระหว่างวงกบกับผนังแต่ละด้านใหญ่ขึ้นอีก 12–13mm กลายเป็น 22–28mm ต่อด้าน ซึ่งเกินขีดจำกัดที่ซิลิโคนจะรับได้อย่างมีประสิทธิภาพ

ผลที่ตามมาในระยะยาว:

• ซิลิโคนที่หนาเกินจะแตกร้าวเร็วกว่าปกติ (ซิลิโคนคุณภาพดีทำงานได้ดีที่ความหนา 6–12mm)
• ต้องซ่อมซิลิโคนรอบวงกบทุก 2–3 ปีแทนที่จะเป็น 5–7 ปี
• ความเสี่ยงน้ำซึมเพิ่มขึ้นในฤดูฝน

วิธีวัดที่ถูกต้อง: วัด 3 จุดต่อมิติ (กว้างบน-กลาง-ล่าง / สูงซ้าย-กลาง-ขวา) เอาค่าน้อยที่สุดมาใช้ จากนั้นหักออก 20–30mm สำหรับ clearance รวม 2 ด้าน ตัวเลขที่ได้คือขนาดวงกบที่สั่งได้เลย

วงกบอลูมิเนียมกับวงกบไม้ ขนาดมาตรฐานต่างกันไหม?

ต่างกันมาก และนี่คือกับดักที่พบบ่อยในงาน Renovation บ้านเก่า:

• วงกบไม้มาตรฐานเก่า: มักมีหน้ากว้าง 4–5 นิ้ว (100–125mm) แต่ depth ตื้น เพราะไม้ไม่ต้องการร่องรางเดินอุปกรณ์
• วงกบอลูมิเนียม 4 นิ้ว: หน้ากว้างเท่ากัน แต่ depth มากกว่า และมีร่องสำหรับยางซีล อุปกรณ์ล็อค และราง ทำให้ dimension ที่กินเข้าผนังต่างกัน

ข้อสรุปสำหรับงาน Renovation: ห้ามวัดวงกบไม้เดิมแล้วสั่งวงกบอลูมิเนียมขนาดเดิมตรงๆ ต้องวัดช่องผนังจริงโดยถอดวงกบเก่าออกก่อนเสมอ
