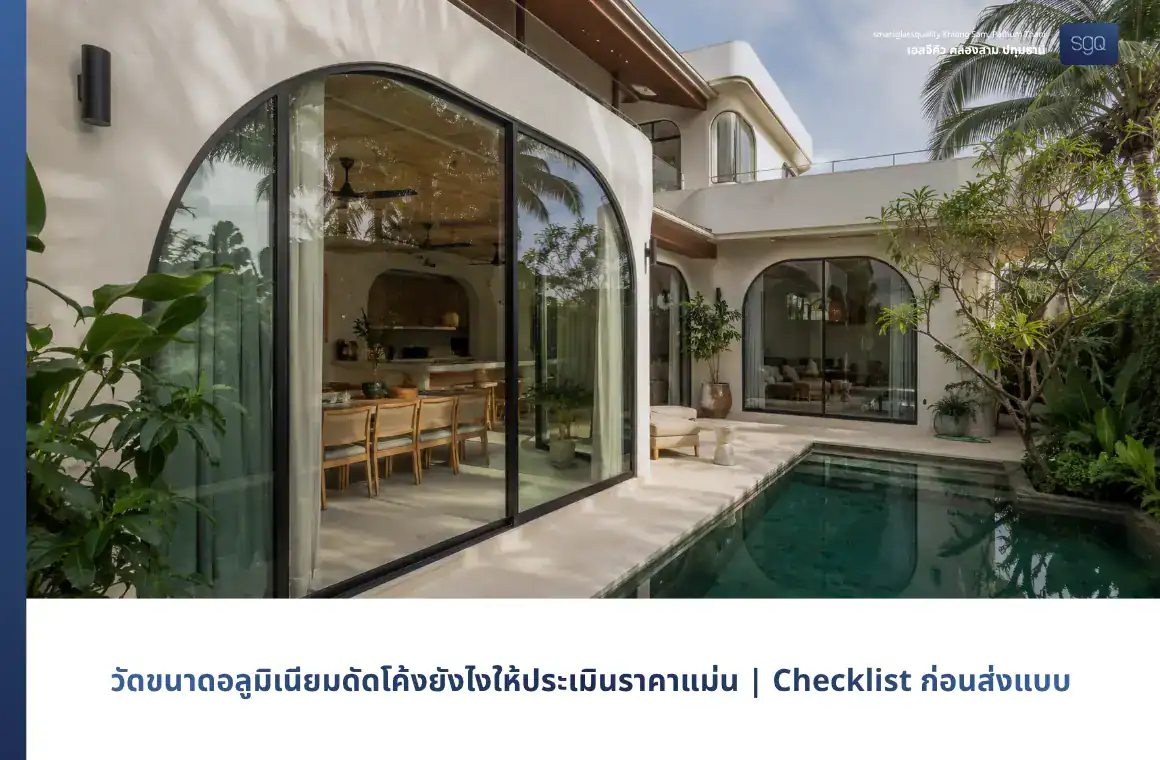

วัดขนาดอลูมิเนียมดัดโค้งยังไงให้ประเมินราคาแม่น? Checklist สำหรับช่างก่อนส่งแบบ

การวัดงานอลูมิเนียมดัดโค้งให้ประเมินราคาแม่น ต้องวัดมากกว่ากว้าง × สูง โดยต้องระบุ 6 จุดสำคัญ: ความกว้างช่องเปิด (วัดหลายจุด) ความสูงรวม ความสูงช่วงตรงก่อนเริ่มโค้ง รัศมีโค้ง รูปแบบโค้ง และความลึกผนัง พร้อมรูปหน้างานและระบบบานที่ต้องการ ยิ่งข้อมูลครบ ราคายิ่งแม่นและลดโอกาสผลิตผิดแบบ

งานอลูมิเนียมดัดโค้งไม่เหมือนงานบานตรงทั่วไป การส่งแค่ ‘กว้าง × สูง’ ให้ร้านมักยังไม่พอ สำหรับประเมินราคาและผลิตจริง เพราะงานโค้งมีตัวแปรเพิ่มเติมที่ส่งผลต่อทั้งราคาและความถูกต้องของแบบ

บทความนี้สำหรับช่างและผู้รับเหมาโดยเฉพาะ รวมวิธีวัด จุดที่ต้องระบุให้ชัด และ Checklist ก่อนส่งแบบ เพื่อให้ร้านประเมินราคาได้ใกล้เคียงและลดโอกาสแก้งานซ้ำ

ทำไมงานอลูมิเนียมดัดโค้งถึงวัดยากกว่างานตรง?

งานบานตรงต้องการแค่ความกว้างและความสูง แต่งานโค้งมีมิติเพิ่มที่ต้องควบคุมให้แม่น:

• งานโค้งมีรัศมี ไม่ใช่แค่กว้าง × สูง รัศมีที่ต่างกันทำให้รูปทรงโค้งและความยาวเส้นอลูมิเนียมต่างกันมาก
• จุดเริ่มโค้งต้องตรงกับแบบและช่องเปิดจริง ถ้าจุดเริ่มโค้งคลาดเคลื่อน รูปทรงทั้งบานจะเพี้ยน
• เฟรมกับกระจกต้องสัมพันธ์กัน กระจกโค้งต้องตัดตามรัศมีเฟรมพอดี ผิดเพียงเล็กน้อยกระจกเข้าร่องไม่ได้
• ถ้าวัดผิด งานประกอบอาจไม่สนิท รอยต่อระหว่างส่วนตรงกับส่วนโค้งจะเห็นช่องว่างชัด
• ถ้ารัศมีเพี้ยน กระจกอาจเข้าร่องไม่ได้ หรือแนวซีลไม่เต็ม ทำให้รั่วซึมได้

ก่อนขอราคางานดัดโค้ง ต้องวัดอะไรบ้าง?

6 จุดวัดสำคัญที่ช่างต้องเก็บข้อมูลให้ครบก่อนส่งแบบ:

1. ความกว้างช่องเปิด

วัดระยะซ้าย-ขวาของช่องเปิด โดยควรวัดหลายจุด เช่น บน กลาง ล่าง เพื่อตรวจว่าช่องเปิดได้ฉากหรือไม่ ถ้าค่าทั้ง 3 จุดต่างกัน แสดงว่าช่องเปิดเอียงหรือผนังไม่ตรง ต้องแจ้งร้านเพื่อเผื่อการปรับ

2. ความสูงรวม

วัดจากพื้นหรือขอบล่างจนถึงจุดสูงสุดของโค้ง เพื่อใช้คำนวณขนาดรวมของเฟรม ค่านี้รวมทั้งส่วนตรงและส่วนโค้งเข้าด้วยกัน

3. ความสูงช่วงตรงก่อนเริ่มโค้ง

จุดนี้สำคัญมากและช่างมักลืม มันบอกว่าช่วงโค้งเริ่มจากตำแหน่งไหน ถ้าไม่ระบุ ร้านจะเดารูปทรงโค้งได้ยาก และอาจผลิตออกมาผิดสัดส่วนจากที่ต้องการ การวัดที่ถูกต้องคือวัดจากขอบล่างขึ้นมาถึงจุดที่เส้นตรงเริ่มโค้ง

⚠️  จุดเริ่มโค้ง (Spring Line) คือตัวแปรที่ทำให้งานโค้งเพี้ยนบ่อยที่สุด  โค้งครึ่งวงกลมกับโค้งหัวบนที่ความกว้างเท่ากันแต่จุดเริ่มโค้งต่างกัน จะได้รูปทรงคนละแบบเลย

4. รัศมีโค้ง

ถ้ามีแบบ CAD หรือแบบเขียนที่ระบุขนาดชัดเจน ควรส่งให้ร้านพร้อมระบุค่ารัศมีโค้ง เพราะ CAD เป็นข้อมูลขนาดที่แม่นกว่าการดูจากรูปถ่าย ช่วยให้ร้านถอดแบบ ประเมินราคา และวางแผนดัดเฟรมได้ถูกต้องมากขึ้น

แต่ถ้าไม่มีแบบ CAD ให้ส่งขนาดช่องเปิดจริง ความสูงช่วงตรงก่อนเริ่มโค้ง และรูปหน้างานหลายมุมแทน ร้านจะช่วยดูสัดส่วนและคำนวณรัศมีโค้งเบื้องต้นจากข้อมูลที่ส่งมาได้

5. รูปแบบโค้ง

ระบุให้ชัดว่าเป็นโค้งแบบไหน เพราะแต่ละแบบมีวิธีดัดและคำนวณต่างกัน:

• โค้งหัวบน (Segmental Arch): ส่วนโค้งตื้น รัศมีใหญ่กว่าความกว้างช่อง
• โค้งครึ่งวงกลม (Semicircle): รัศมีเท่ากับครึ่งหนึ่งของความกว้างช่อง
• โค้งวงรี (Elliptical): รัศมีแนวนอนและแนวตั้งต่างกัน
• วงกลมเต็มวง (Circle): ช่องแสงทรงกลม
• โค้งหลายรัศมี (Multi-radius): โค้งอิสระที่ต้องส่งแบบโดยเฉพาะ

6. ความลึกผนังหรือระยะติดตั้ง

ช่วยให้ร้านประเมินวิธีติดตั้ง ขนาดเฟรม และการเก็บขอบได้แม่นขึ้น โดยเฉพาะงานที่ต้องฝังเฟรมเข้าผนังหรือมีวงกบเดิมอยู่แล้ว

ถ้าไม่มีแบบ CAD ต้องส่งข้อมูลอะไรให้ร้าน?

ช่างหลายคนกังวลว่าถ้าไม่มีแบบ CAD จะขอราคาไม่ได้ ความจริงคือขอประเมินเบื้องต้นได้ ถ้าส่งรูปและข้อมูลให้ครบ

Checklist เมื่อไม่มีแบบ CAD

ระบบบานมีผลต่อการวัดขนาดยังไง?

การเลือกระบบบานต้องตัดสินใจก่อนวัดขนาดสุดท้าย เพราะแต่ละระบบมีระยะเผื่อที่ต่างกัน ถ้าเปลี่ยนระบบบานหลังวัดไปแล้ว ขนาดเฟรมที่ใช้ได้อาจเปลี่ยนตามไปด้วย โดยเฉพาะงานที่ต้องเผื่อระยะรางเลื่อน หรืองานที่มีช่องแสงรวมกับบานเปิดในเฟรมเดียวกัน

ช่องแสงโค้งปิดตาย

วัดง่ายที่สุดในกลุ่มงานโค้ง เพราะไม่มีระยะเผื่ออุปกรณ์บานพับ ลูกล้อ หรือกลอน วัดแค่ขนาดช่องเปิดและรูปทรงโค้งก็เพียงพอสำหรับการประเมิน

หน้าต่างโค้งบานเปิด

ต้องเผื่อระยะอุปกรณ์ บานพับ จุดล็อก และพื้นที่สำหรับเปิดบาน ช่างต้องวัดและแจ้งว่าบานเปิดเข้าหรือเปิดออก รวมถึงทิศทางการเปิดเพื่อให้ร้านออกแบบตำแหน่งบานพับได้ถูก

หน้าต่างโค้งบานเลื่อน

ต้องดูระยะราง พื้นที่ซ้อนบาน และข้อจำกัดของรูปทรงโค้ง บานเลื่อนโค้งทำได้บางรูปทรงเท่านั้น ช่างควรแจ้งรัศมีให้ร้านตรวจสอบความเป็นไปได้ก่อน

ประตูโค้ง

ต้องดูน้ำหนักบาน ความสูงจริง จุดรับบาน และอุปกรณ์ล็อกที่เหมาะกับงานโค้ง ประตูโค้งมีน้ำหนักมากกว่าหน้าต่าง จึงต้องวัดและระบุข้อมูลโครงสร้างให้ครบเพื่อเลือกอุปกรณ์รับน้ำหนักที่เหมาะสม

 ข้อผิดพลาดที่ช่างมักเจอเวลาส่งขนาดงานโค้ง

• ส่งแค่กว้าง × สูง แต่ไม่ระบุจุดเริ่มโค้ง ทำให้ร้านเดารูปทรงโค้งผิด
• ไม่แจ้งว่าต้องการบานเปิด บานเลื่อน หรือช่องแสง ราคาและการเผื่อระยะต่างกันมาก
• ไม่ระบุรัศมีหรือรูปทรงโค้ง ทำให้ราคาที่ประเมินคลาดเคลื่อนสูง
• วัดจากช่องเปิดที่ยังฉาบไม่เสร็จ ขนาดจะเปลี่ยนหลังฉาบ ทำให้เฟรมที่ผลิตมาไม่พอดี
• ไม่เช็กว่าช่องเปิดได้ฉากหรือไม่ ช่องเอียงทำให้งานโค้งติดตั้งยากและดูไม่สมมาตร
• ไม่ถ่ายรูปหน้างานประกอบ ร้านมองไม่เห็นข้อจำกัดของการติดตั้งจริง
• ไม่ระบุสีเฟรม ชนิดกระจก และจำนวนชิ้นงาน ทำให้ต้องถามกลับและประเมินซ้ำ เสียเวลาทั้งสองฝ่าย

เครื่องมือและวิธีวัดรัศมีโค้งในหน้างานจริง

วิธีที่ 3 ถ่ายรูปพร้อม Scale Reference

วิธีที่ 4 ส่งแบบ CAD หรือแบบสถาปนิก

Checklist ส่งข้อมูลให้ SGQ ก่อนประเมินราคางานโค้ง

ตารางสรุปข้อมูลที่ต้องส่งและเหตุผลที่แต่ละอย่างสำคัญ:

วิธีวัดขนาดอลูมิเนียมดัดโค้งให้ประเมินราคาแม่น

งานดัดโค้งต้องวัดมากกว่างานตรง โดยเฉพาะ 4 จุดที่ช่างมักมองข้าม:

• จุดเริ่มโค้ง (Spring Line) บอกว่าโค้งเริ่มจากตำแหน่งไหน
• รัศมีโค้งและรูปแบบโค้ง ครึ่งวงกลม หัวบน วงรี หรือหลายรัศมี
• ระบบบาน ปิดตาย บานเปิด บานเลื่อน หรือประตู ต้องเผื่อระยะต่างกัน
• ความได้ฉากของช่องเปิด วัดหลายจุดเพื่อตรวจว่าผนังตรงไหม

หากข้อมูลครบตั้งแต่แรก ร้านจะประเมินราคาได้แม่นขึ้น ลดโอกาสงานผิดแบบ และช่วยให้ช่างวางแผนติดตั้งได้ง่ายกว่า ประหยัดทั้งเวลาและค่าแก้งานซ้ำ นอกจากการวัดที่ถูกต้องแล้ว การสื่อสารกับร้านให้ชัดเจนตั้งแต่ต้นก็สำคัญไม่แพ้กัน ถ้าข้อมูลที่ส่งไปกับสิ่งที่ร้านเข้าใจไม่ตรงกัน โอกาสที่งานจะออกมาผิดแบบก็สูงขึ้น แม้จะวัดมาถูกต้องแล้วก็ตาม
